الهندسة الدقيقة للهندسة المعقدة ذات التسامح الشديد
لماذا يعتبر التحكم في التسامح تحت 0.01 مم غير قابل للتفاوض في تصميم قالب حقن البلاستيك عالي الدقة
يعد الوصول إلى تفاوتات تقل عن 0.01 مم أمرًا مهمًا للغاية عند تصنيع الأجزاء المعقدة المصبوبة بالحقن، خاصة تلك المستخدمة في المعدات الطبية والمكونات البصرية الصغيرة. حتى الانحرافات الصغيرة حول زائد أو ناقص 5 ميكرون يمكن أن تفسد كيفية تدفق السوائل عبر هذه الأجزاء، أو التخلص من المحاذاة البصرية، أو تسبب مشاكل عند تجميع القطع الميكانيكية معًا. وفقًا لأرقام الصناعة الواردة في مجلة Precision Manufacturing Journal في العام الماضي، فإن حوالي 4 من كل 10 أجزاء مرفوضة في التطبيقات التي تتطلب تفاوتات مشددة تعود مرة أخرى لأن القوالب لم تكن دقيقة بما يكفي بما يتجاوز 0.008 مم. يتطلب استيفاء هذه المعايير استخدام أدوات فولاذية شديدة الصلابة مثل H13 أو M300 للقوالب نفسها. يجب أن تكون المعالجة فائقة الدقة أيضًا، بحيث تصل إلى حوالي 0.002 مم عند تحديد الموضع. وهناك الآن برامج كمبيوتر خاصة تساعد على تعويض كيفية تقلص المواد أثناء تبريدها أثناء الإنتاج، وتعديل الأشياء بسرعة للحفاظ على تلك الأبعاد المهمة.
تكامل GD&T والتحقق من صحة المقاييس: ضمان دقة القالب قبل اللقطة الأولى

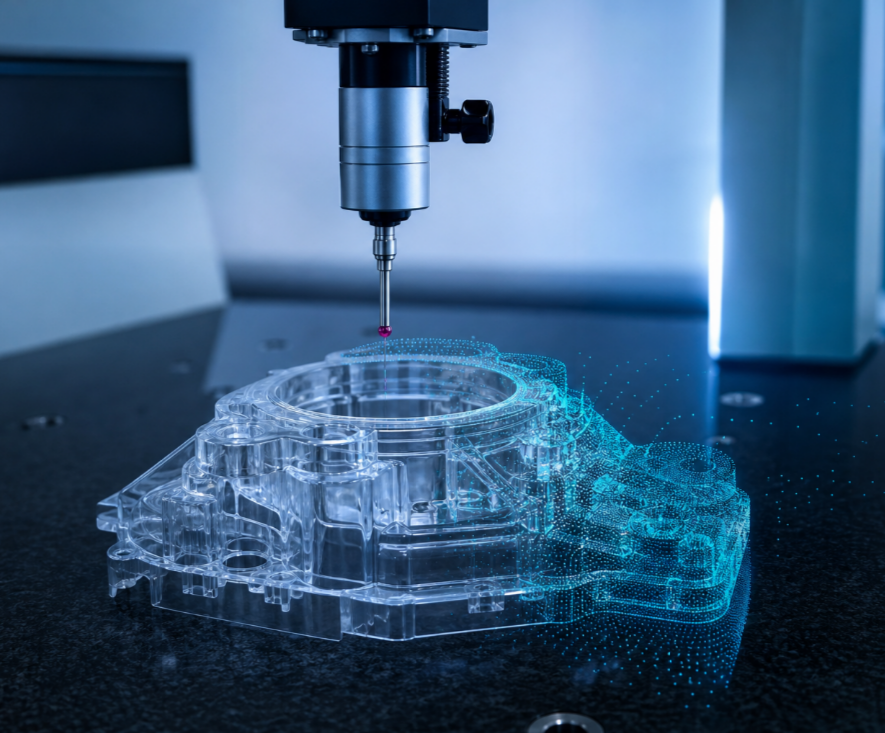

تأخذ GD&T ما يدور في ذهن المصممين عندما يرسمون الأجزاء ويحولون تلك الأفكار إلى أرقام فعلية يمكن للمصانع العمل بها. إنه يخبر الجميع بشكل أساسي عن مقدار الاختلاف المسموح به في أشياء مثل الشكل والزاوية والموضع باستخدام الرياضيات بدلاً من التخمين. قبل صنع منتجات حقيقية، تتجه الشركات هذه الأيام إلى تقنيات القياس الكثيفة. تقوم آلات القياس المنسقة أو CMMs بالإضافة إلى الماسحات الضوئية بالليزر بجمع أكثر من 20 ألف نقطة على كل سطح قالب، ثم فحصها مقابل المخطط الرقمي من برنامج CAD. أظهر مثال مثير للاهتمام من قطاع الطيران في عام 2024 شيئًا مثيرًا للإعجاب أيضًا. عندما استخدم المصنعون المسح ثلاثي الأبعاد للتحقق من صحة قوالبهم، شهدوا انخفاضًا في معدلات الرفض بنحو الثلثين مقارنة بعمليات الفحص اليدوية القديمة. بالنسبة للمحلات التجارية التي تحتاج إلى تلبية معايير AS9100، يصبح الحصول على هذا النوع من الأدلة القوية حول أبعاد الأجزاء أمرًا بالغ الأهمية أثناء عمليات التدقيق، خاصة قبل تجربة أدوات جديدة في الإنتاج.
حلول الأدوات المتقدمة للميزات الصعبة
تخفيف الضرر الناتج عن القذف والتحول الأساسي في الأجزاء ذات الجدران الرقيقة والقطع السفلية والأجزاء الملولبة
المكونات المصنوعة من جدران رقيقة يقل سمكها عن نصف ملليمتر، أو تلك ذات الأجزاء السفلية، أو الأجزاء التي تحتوي على خيوط تكون معرضة بشكل خاص للمشاكل أثناء القذف. تشمل هذه المشكلات الضرر الناتج عن دفع الأجزاء من القوالب والتحولات في موضع النواة لأنها ببساطة لا تتمتع بالقوة الهيكلية الكافية للتعامل مع القوى غير المتساوية. تميل إعدادات الطرد المنتظمة إلى التسبب في تشويه الأسطح أو خدشها. توجد بدائل أفضل بالرغم من ذلك. يعمل طلاء النيكل منخفض الاحتكاك على النوى على تحقيق العجائب، كما تفعل الأكمام القاذفة المدببة والرافعات الهيدروليكية التي توازن الضغط عبر القالب. عند التعامل مع المقاطع الملولبة، تصبح أجهزة الفك الأوتوماتيكية ضرورية. قم بإقرانها بمحددات عزم الدوران حتى لا يتم تجريد أي شيء مع الحفاظ على دقة تباعد الخيوط. يساعد وضع البوابات بشكل صحيح والتأكد من توازن فتحات التهوية بشكل صحيح في تقليل الضغوط المتبقية التي تتراكم في تلك المناطق الصعبة مثل الأضلاع العميقة والقنوات الضيقة. وهذا مهم جدًا بالنسبة للأجزاء الطبية حيث يجب أن تظل الأبعاد ثابتة مع مرور الوقت.
حركيات التمرير/الرافعة المتزامنة والتشغيل الهجين لتكرار الميزات بشكل موثوق
تتطلب الميزات الداخلية المعقدة - مثل المنافذ الجانبية أو تجاويف المزلاج أو القطع السفلية - حركة متعددة المحاور منسقة بإحكام لتجنب التداخل وضمان التكرار. تشمل الحلول الرائدة ما يلي:
- رافعات متتابعة تعمل بمحرك مؤازر ، تتراجع قبل الطرد الرئيسي لمنع سحب الميزة
- أنظمة انزلاقية موجهة بالكاميرا مع مستشعرات موضعية مدمجة تضمن محاذاة ±0.005 مم عبر ملايين الدورات
- دوائر هجينة هيدروليكية تعمل بالهواء المضغوط ، توفر قوة ثابتة على الرغم من فروق التمدد الحراري بين مكونات الفولاذ والألمنيوم
عند دمجها مع المحاكاة الحركية وملاحظات الضغط داخل القالب في الوقت الفعلي، تتيح هذه الأنظمة تعديلات ديناميكية أثناء أخذ العينات، مما يؤدي إلى خفض معدلات الخردة بنسبة 30% في برامج موصلات السيارات ذات الحجم الكبير، لكل تقارير التحقق من صحة الموردين من المستوى الأول.

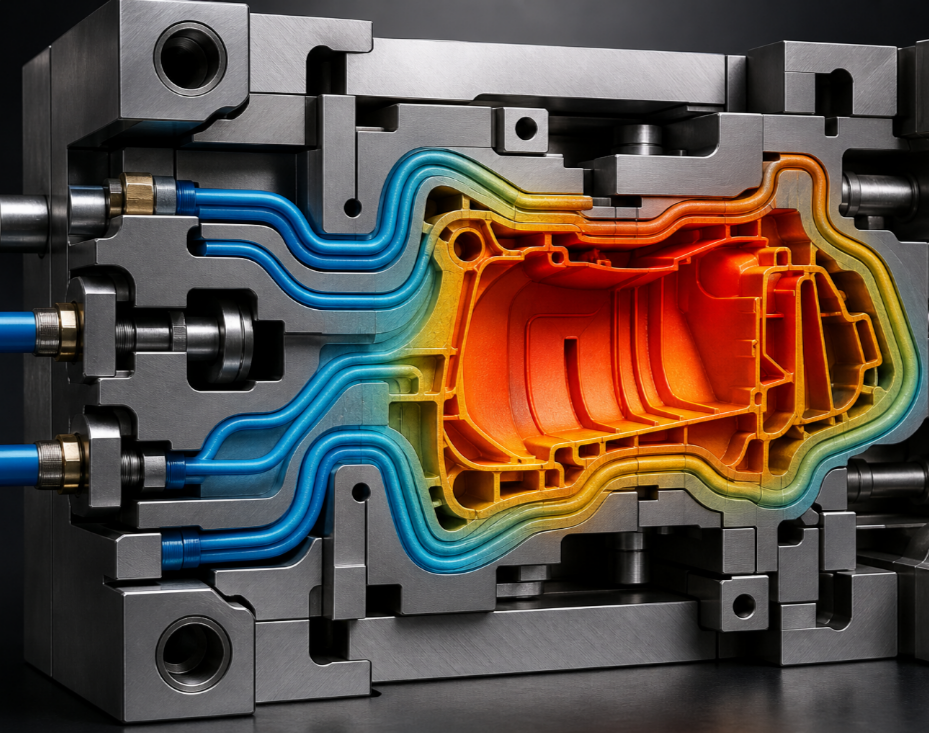

الإدارة الحرارية: التبريد المطابق لتحقيق استقرار الأبعاد
كيف يؤدي الانكماش التفاضلي إلى حدوث Warpage - ولماذا يفشل التبريد القياسي
عندما تبرد الأجزاء بمعدلات مختلفة عبر شكلها، يحدث انكماش تفاضلي. وهذا يخلق ضغوطًا داخلية تظهر على شكل مناطق تزييف أو غرق أو مشاكل تشويه عامة. تستغرق الأجزاء السميكة وقتًا أطول للتصلب مقارنة بالجدران الرقيقة. تميل الزوايا والأضلاع إلى الانكماش بشكل غير متساوٍ، وهو ما يمكن ملاحظته بشكل خاص في المواد مثل PEEK وPP التي لها هياكل شبه بلورية. قنوات التبريد القياسية المحفورة بشكل مستقيم لا تقترب بدرجة كافية من تلك الأشكال المعقدة باستمرار. ونتيجة لذلك، يمكن أن تقفز فروق درجات الحرارة إلى أكثر من 15 درجة مئوية في مناطق مهمة من الجزء. تؤدي هذه الاختلالات الحرارية إلى تضخيم اختلافات الانكماش بين الأقسام. يصبح الوصول إلى تفاوتات أقل من 0.01 مم مستحيلًا تقريبًا بغض النظر عن مدى تصميم القالب بشكل مثالي.
