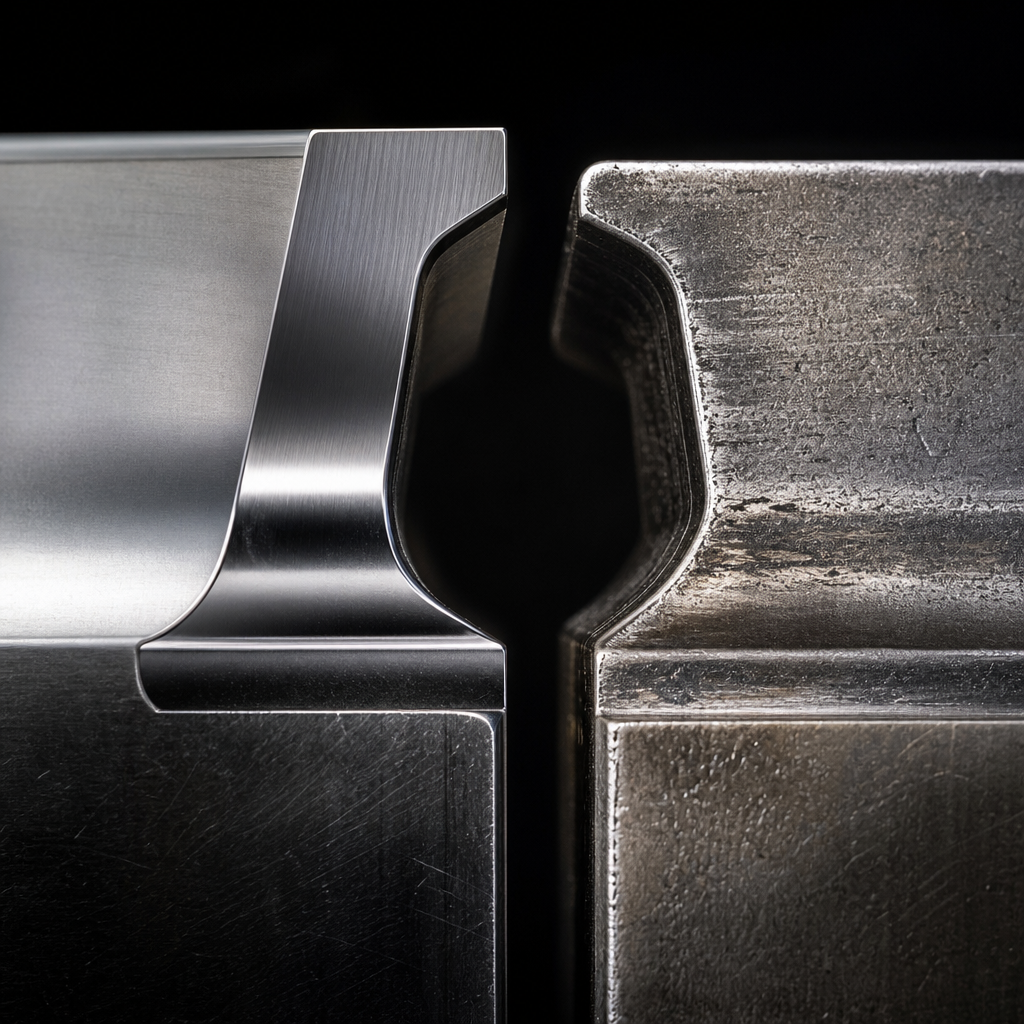

الصلابة، ومقاومة التآكل، والتعب الحراري: المحددات الأساسية لمتانة قالب الحقن

مقايضات الخواص الميكانيكية: الصلابة مقابل المتانة في صب الحقن عالي الدورة

إن اختيار المواد اللازمة لقوالب الحقن يتمحور حول العثور على النقطة المثالية بين الصلابة والمتانة، وهو أمر يتصارع معه المهندسون باستمرار. عندما يتعلق الأمر بالصلابة المقاسة على مقياس Rockwell C (HRC)، فقد رأينا بيانات من ASM International في عام 2023 توضح أن مستويات الصلابة الأعلى يمكن أن تقلل من التآكل الكاشط الناتج عن الراتنجات المملوءة بالزجاج بنسبة 40% تقريبًا. لكن دفع الأشياء إلى ما هو أبعد من 55 HRC وتبدأ تلك الأجزاء الرقيقة في القالب في التصدع تحت الضغط. على الجانب الآخر، في حين أن المواد الأكثر صلابة لن تتحطم خلال دورات الضغط المكثفة، فإنها تميل إلى التآكل بشكل أسرع عند التعامل مع المواد البلاستيكية الخشنة مثل النايلون. هذا هو المكان الذي تتألق فيه أدوات الفولاذ مثل H13 حقًا. يصل هذا الفولاذ إلى منطقة المعتدل عند حوالي 48 إلى 52 HRC، مما يعني أنه يدوم خلال مئات الآلاف من الدورات في تصنيع السيارات دون أن يتعطل. تعتمد صناعة السيارات بشكل كبير على هذا التوازن لأنه لا أحد يريد أن يتوقف خط الإنتاج الخاص به بسبب فشل العفن.

آليات تكسير التعب الحراري في دورات التدفئة / التبريد المتكررة

تؤدي التقلبات السريعة في درجات الحرارة بين 80 درجة مئوية إلى 260 درجة مئوية إلى إجهاد حراري يتجاوز 700 ميجا باسكال على أسطح القالب (جمعية مهندسي البلاستيك 2024)، مما يؤدي إلى انتشار الشقوق الصغيرة عبر ثلاث مراحل:

• الأكسدة السطحية من تحلل البوليمر
• التوسع التفاضلي بين الطبقات الأساسية والسطحية
• تركيز الإجهاد في الزوايا الحادة

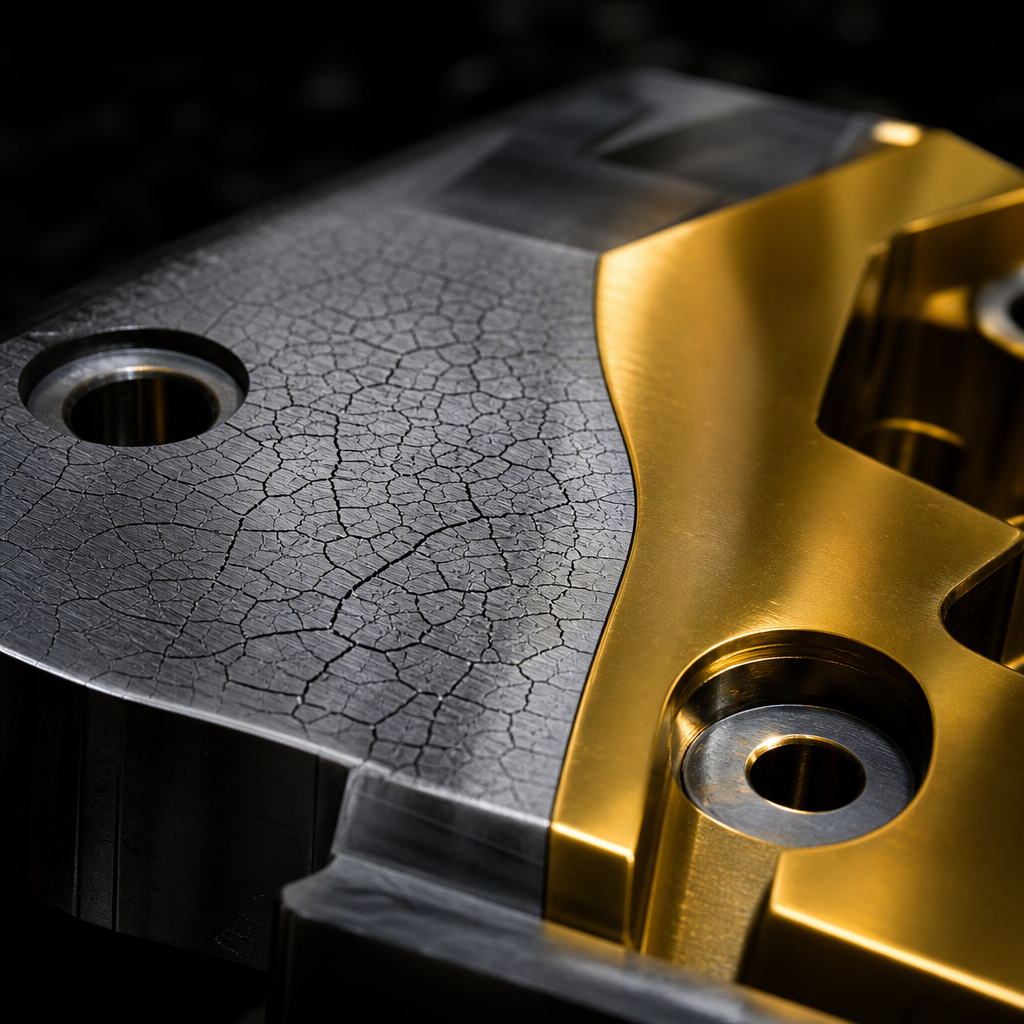

  يتجلى هذا الضرر التراكمي على أنه "تكسير جنوني" بعد حوالي 100 ألف دورة في معالجة الفولاذ P20 ABS. تعمل القوالب ذات الموصلية الحرارية العالية - مثل نحاس البريليوم - على تقليل التدرجات الحرارية بنسبة 35%، مما يؤخر بدء التشقق.



معايير الأداء الخاصة بالمواد لمتانة قالب الحقن

فولاذ الأداة (P20، H13، S7): نطاقات العمر الافتراضي حسب حجم التطبيق ونوع الراتنج

في عمليات القولبة بالحقن ذات الحجم الكبير، يعتبر فولاذ الأدوات هو الاختيار الأمثل لأنه يقاوم التآكل بمرور الوقت. لنأخذ الفولاذ H13 على سبيل المثال، حيث يمكنه التعامل مع حوالي نصف مليون إلى مليون دورة إنتاج عند العمل مع مواد صلبة مثل النايلون المملوء بالزجاج. لكن الأمور تتغير عندما يكون هناك تعرض مستمر للحرارة، حيث ينخفض ​​أداء H13 بشكل ملحوظ بعد حوالي 250 ألف دورة. بالنسبة للوظائف الأقل تطلبًا، يوفر الفولاذ P20 قيمة جيدة مقابل المال، حيث يدوم ما بين 250 ألف إلى 500 ألف دورة مع مواد بلاستيكية أكثر ليونة مثل البولي بروبيلين. عندما تكون مقاومة الصدمات أكثر أهمية، يبرز الفولاذ S7، حيث يتماسك معًا بشكل جيد بعد 300 ألف دورة حتى عند التعامل مع تلك الراتنجات ذات الدرجة الهندسية الأكثر صلابة. إن الاختلاف في مدى سرعة توصيل هذه الفولاذ للحرارة يحدث فرقًا حقيقيًا أيضًا. يبرد H13 عند 24.6 واط لكل متر كلفن بشكل أبطأ من P20 الذي يتمتع بخصائص حرارية أفضل عند 29.5 واط/م ك. ويؤثر هذا على مدى سرعة إعادة استخدام القوالب في بيئات التصنيع المزدحمة حيث تكون كل ثانية مهمة.

الخيارات غير التقليدية: الألومنيوم والبريليوم والنحاس في تطبيقات قوالب الحقن ذات الحجم المنخفض إلى المتوسط

عند صنع نماذج أولية أو تشغيل إنتاج أقل من 100.000 دورة، تقلل قوالب الألومنيوم وقت الانتظار بحوالي 60% وتخفض التكاليف بحوالي 45% مقارنة بخيارات الفولاذ. تأتي المشكلة من طبيعة الألومنيوم الناعمة نسبيًا مع معدل صلابة فيكرز يتراوح بين 60 و100 فولت. وهذا يعني أنها تدوم عادةً ما بين 50 إلى 100 ألف دورة فقط عند العمل مع المواد البلاستيكية الشائعة مثل البولي إيثيلين. يملأ نحاس البريليوم المسافة بين هذين النقيضين. إنها توصل الحرارة بحوالي 105 واط لكل متر كلفن، وهي أفضل بثلاث مرات من الفولاذ العادي للأدوات، مما يجعل عمليات التشكيل لأشياء مثل الأغلفة الإلكترونية المصنوعة من ABS أو البولي كربونات أسرع بنسبة 10 إلى 15٪. بالنسبة لمصنعي الأجهزة الطبية الذين يقومون بتشغيل دفعات متوسطة الحجم، يمكن لنحاس البريليوم التعامل مع أكثر من 150 ألف دورة قبل الحاجة إلى الاستبدال. لكن احذر من الراتنجات المكلورة لأنها تميل إلى التسبب في تشققات الإجهاد في المادة بمرور الوقت.

العوامل الكيميائية والبيئية التي تسرع من تحلل قوالب الحقن

التآكل الناتج عن الراتنجات المهلجنة (مثل PVC، FR-PC) والتخفيف من خلال مواد القالب غير القابل للصدأ أو المطلية

عند العمل مع الراتنجات المهلجنة، نجد أنها تميل إلى إطلاق مواد أكالة أثناء المعالجة. يخرج الكلور من المواد البلاستيكية بينما يتم إطلاق البروم من البولي كربونات المقاومة للهب (FR-PC). تعمل هذه المواد الكيميائية على تسريع عملية الانهيار الكهروكيميائي في أدوات الفولاذ العادية المستخدمة في جميع أنحاء الصناعة. ماذا سيحدث بعد ذلك؟ ويبدأ ظهور الحفر وتآكل السطح، مما يؤثر في النهاية على دقة الأبعاد بعد حوالي 50 ألف دورة إنتاج. ولمواجهة هذه المشكلة، تتجه العديد من المتاجر إلى خيارات الفولاذ المقاوم للصدأ مثل 420SS بسبب طبقة أكسيد الكروم الواقية. هناك طريقة أخرى تتضمن تطبيق طلاءات مثل نيتريد التيتانيوم أو النيكل-PTFE، وكلاهما يقلل من تفاعل السطح بنسبة 85% تقريبًا. إن تصميم فتحة التهوية المناسبة مهم أيضًا لأنه يمنع الغازات المسببة للتآكل من الانحباس داخل القوالب. ويزداد الوضع سوءًا عند التعامل مع المركبات المملوءة بالزجاج حيث يعمل التآكل والتآكل معًا بشكل مدمر. ومع ذلك، فقد شهد قادة الصناعة نتائج مبهرة - فقد أبلغ البعض عن تضاعف عمر الأداة ثلاث مرات عند الانتقال إلى فولاذ H13 المطلي لدفعات إنتاج FR-PC واسعة النطاق التي تزيد عن 200 ألف لقطة.

الموازنة بين المتانة والقيود العملية في تصميم قوالب الحقن

إن جعل قوالب الحقن تدوم لفترة أطول يعني اتخاذ بعض القرارات الصارمة ضد ما هو ممكن بالفعل في التصنيع. خذ الفولاذ H13 على سبيل المثال. إنها رائعة في مقاومة التآكل أثناء عمليات الإنتاج الضخم، ولكن دعونا نواجه الأمر - لا أحد يرغب في إنفاق أكثر من 100 ألف دولار مقابل قالب معقد في حين أنه سيصنع بضع مئات من الأجزاء فقط. وأوقات الانتظار الطويلة تلك؟ إن ثمانية إلى اثني عشر أسبوعًا هي فترة طويلة إلى الأبد عند محاولة إخراج النماذج الأولية. شكل الجزء يهم أيضا. عندما تكون هناك ميزات صعبة مثل القطع السفلية أو التفاصيل الدقيقة، فإننا نحتاج إلى فولاذ خاص مقاوم للتآكل. هذه تكلف في أي مكان ما بين 30٪ إلى 50٪ أكثر من درجات الفولاذ العادية. يحتاج المصممون أيضًا إلى الانتباه إلى المواصفات الضيقة جدًا. الأجزاء التي تحتاج إلى تفاوتات أقل من ±0.05 مم تؤدي إلى تآكل القوالب بشكل أسرع دون أي فائدة حقيقية. تشير الدراسات إلى أن هذه المواصفات الصارمة يمكنها رفع تكاليف الأدوات بنسبة 25% دون أن تفعل شيئًا لتحقيق الأداء الفعلي. خلاصة القول؟ إن الحصول على قيمة جيدة من القوالب المتينة يبدأ بجعل المصممين والمصنعين يتحدثون في وقت مبكر. إنهم بحاجة إلى مطابقة المواد مع عدد الأجزاء التي سيتم تصنيعها، ونوع الراتينج المستخدم، وما يجب أن يفعله الجزء بالضبط. يساعد هذا في إنشاء قوالب تتحمل الاستخدام اليومي دون كسر البنك أو تمديد الجداول الزمنية بشكل يتجاوز المعقول.
